Porsche 997 GT3 RSR Karosserie Neuaufbau - Albert Motorsport
DEUTSCHE VERSION
Porsche 997 GT3 RSR – Neuaufbau der Karosserie
Der Beitrag unseres Betriebs, Albert Motorsport, dokumentiert einen kompletten Karosserie-Neuaufbau an einem Porsche 997 GT3 RSR. Die Fotodokumentation umfasst insgesamt 20 Bilder.
Wichtig ist dabei: Es handelt sich nicht einfach um eine optische Aufarbeitung oder eine gewöhnliche Unfallreparatur. Bei einem 997 RSR-Rennwagen steht die Wiederherstellung einer belastbaren, maßhaltigen und verwindungssteifen Karosseriestruktur im Vordergrund.
Die folgende Beschreibung gibt einen Überblick über die typischen technischen Arbeitsschritte eines solchen Karosserie-Neuaufbaus bei Albert Motorsport.
1. Ausgangszustand und Freilegung der Karosserie
Die Fotos zeigen eine neu aufgebaute Rohkarosserie mit den wesentlichen Karosseriestrukturen:
- Vorderer und hinterer Fahrzeugboden
- Seitliche Schwellerstrukturen
- Radhausinnenbereiche
- Federbein- und Fahrwerksaufnahmen
- Querträger und Schottwände
- Dach- und Seitenteile im Bereich der Sicherheitszelle

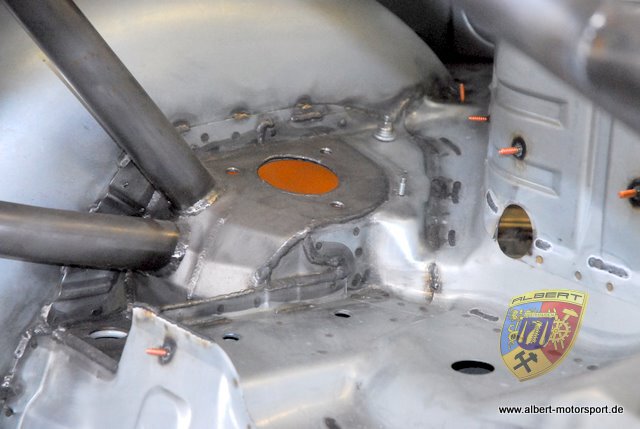

2. Überarbeitung der Radhaus- und Seitenstrukturen
Besonders interessant ist das erste Foto der Originaldokumentation.
Hier ist der hintere Radhausbereich mit seinen mehrlagigen Blechstrukturen zu erkennen. Die Innenradhausschale geht in die seitliche Karosseriestruktur über.
Erkennbar sind:
- Neu bearbeitete beziehungsweise eingesetzte Blechbereiche
- Zahlreiche Schweißverbindungen
- Überarbeitete Übergänge zwischen Radhaus und Seitenteil
- Freigelegte und nachgearbeitete Blechflansche
Gerade dieser Bereich ist beim 997 RSR von großer Bedeutung. Die Hinterachse überträgt erhebliche Kräfte in die Karosserie. Deshalb müssen Radhaus, Längsstruktur und angrenzende Verstärkungen eine dauerhaft stabile Verbindung bilden.

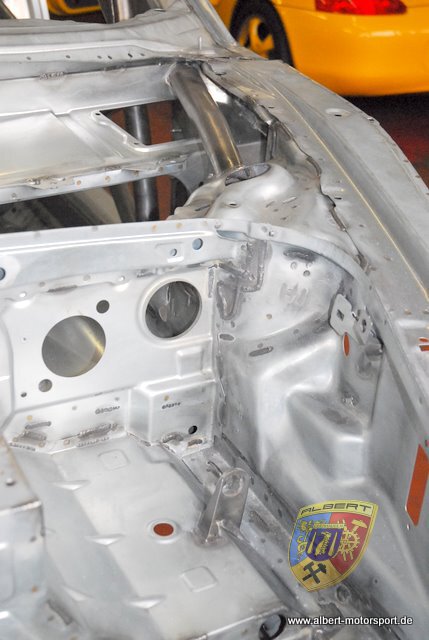

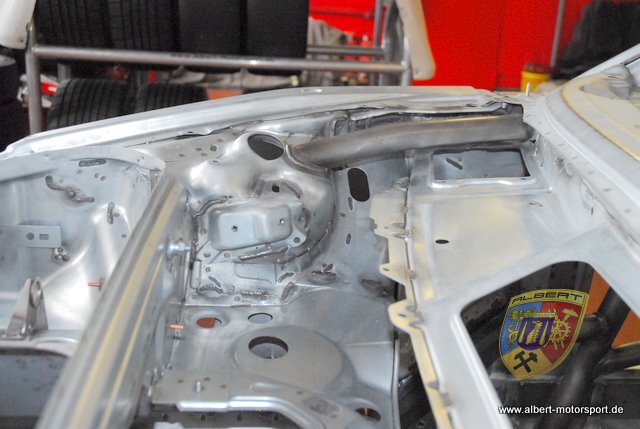

3. Vorderwagen und vordere Struktur
Mehrere Aufnahmen zeigen den Vorderwagen.
Besonders auffällig sind die beiden seitlichen Federbeindom- beziehungsweise Aufnahmebereiche und die dazwischenliegenden Strukturbleche.
Die Arbeiten umfassen dem Erscheinungsbild nach:
- Überarbeitung der Blechverbindungen
- Instandsetzung der Übergänge zwischen Radhaus und Stirnwand
- Nacharbeit der Schweißpunkte und Blechflansche
- Wiederherstellung der strukturellen Verbindung zwischen den einzelnen Karosserieteilen
Die Symmetrie der beiden Fahrzeugseiten ist dabei besonders wichtig. Schon geringe Abweichungen können später Auswirkungen auf die Fahrwerksgeometrie und das Fahrzeugverhalten haben.

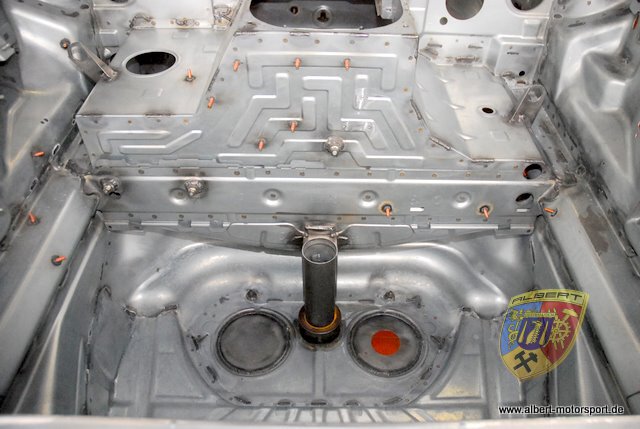

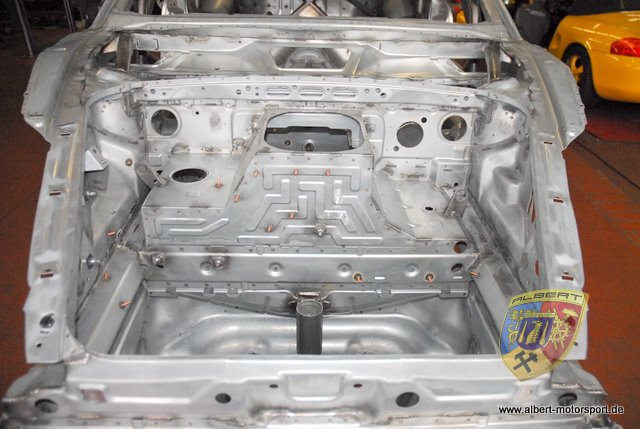

4. Hinterwagen und zentrale Karosseriestruktur
Ein wesentlicher Teil des Neuaufbaus betrifft den hinteren Karosseriebereich.
Auf den Bildern sieht man die freigelegten Blechstrukturen des hinteren Fahrzeugbodens und der angrenzenden Quer- und Längsverstärkungen.
Besonders interessant sind:
- Die hintere Schottwand
- Die Übergänge zwischen Bodenblech und Seitenstruktur
- Die hinteren Radhausbereiche
- Die Aufnahmebereiche der hinteren Fahrwerksstruktur
- Die zahlreichen nachbearbeiteten Schweißverbindungen
Die Bilder zeigen eine sehr weitgehende Bearbeitung der ursprünglichen Karosseriestruktur. Die Blechflächen sind weitgehend metallisch blank, die Verbindungen sichtbar und zugänglich.

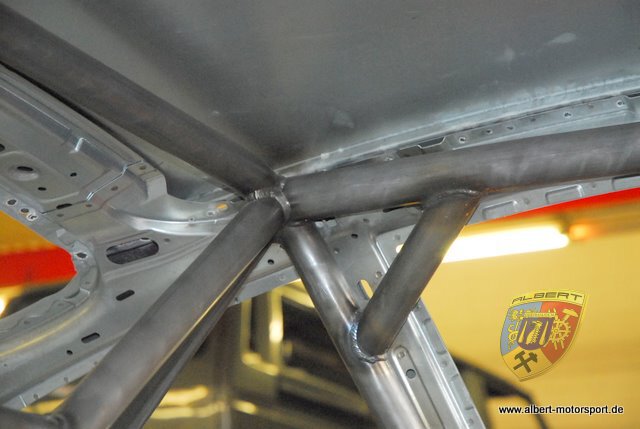

5. Überarbeitung und Integration des Überrollkäfigs
Ein besonders wichtiger Arbeitsschritt ist die Überarbeitung und Integration des Überrollkäfigs.

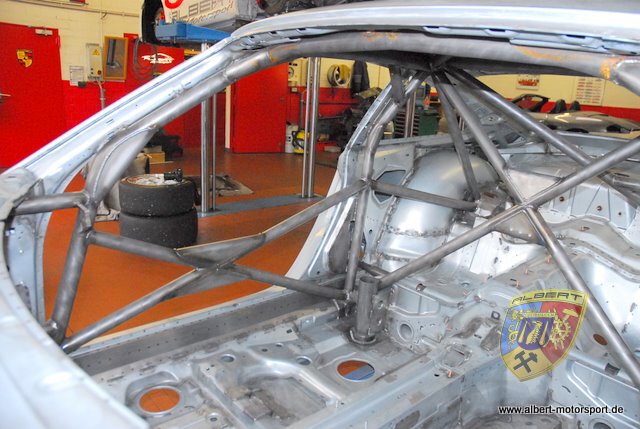

Ein besonders interessanter Aspekt der Fotodokumentation ist die umfangreiche Rohrkonstruktion.
Die Bilder zeigen einen Rohrkäfig mit:
- Hauptbügel
- Hinteren Diagonalstreben
- Seitlichen Verstrebungen
- Dachverstrebungen
- Vorderen Anschlussstreben
- Mehreren Anbindungspunkten an die Karosserie
Die Rohrkonstruktion ist nicht einfach eine separat eingesetzte Sicherheitszelle. Ihre Anbindung an die tragenden Karosseriebereiche ist entscheidend.
Die Fotos zeigen insbesondere die angeschweißten Rohranschlüsse und Verstärkungsplatten an den Karosseriestrukturen.

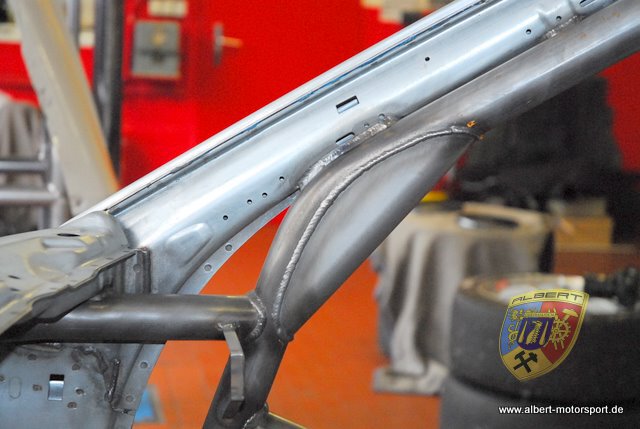

Besonders aufschlussreich ist die Detailaufnahme einer Rohrverbindung: Hier ist die umlaufende Schweißnaht deutlich zu erkennen.
Die Qualität dieser Verbindungen ist für die Festigkeit der gesamten Sicherheitszelle entscheidend.
6. Schweißarbeiten und Karosserieverbindungen
Die Nahaufnahmen zeigen die zahlreichen Schweißverbindungen an Käfig und Karosserie.
Technisch lassen sich folgende Aspekte erkennen:
- Verschweißte Rohrverbindungen
- Verstärkte Anschlussbereiche
- Überarbeitete Blechstöße
- Lokale Verstärkungsbleche
- Nachgearbeitete Übergänge zwischen den Karosserieelementen
Die sichtbaren Nähte und die teilweise sehr aufwendigen Anschlussgeometrien zeigen, wie viel Detailarbeit in einem solchen Neuaufbau steckt.
Wichtig: Aus den Fotos allein lässt sich das verwendete Schweißverfahren nicht zweifelsfrei bestimmen.

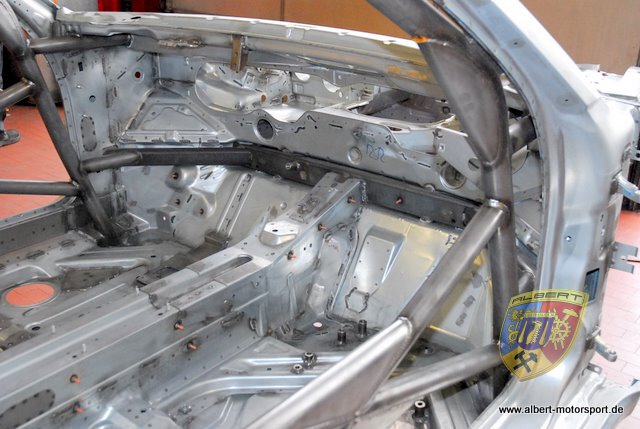

7. Ergebnis des Karosserie-Neuaufbaus
Am Ende der Fotodokumentation ist eine fertiggestellte Rohkarosserie zu sehen.
Die Karosserie präsentiert sich:
- Mit freigelegten und überarbeiteten Blechstrukturen
- Mit fertig integrierter Sicherheitszelle
- Mit zahlreichen nachgearbeiteten Schweißverbindungen
- Mit überarbeiteten Boden- und Seitenstrukturen
- Mit wiederhergestellten strukturellen Übergängen
Die Rohkarosserie ist damit die Grundlage für die weiteren Arbeiten am Rennwagen.
Dazu gehören üblicherweise die Oberflächenvorbereitung, die Lackierung und anschließend der Wiederaufbau mit Fahrwerk, Antrieb, Leitungen und Innenausstattung.
Technische Gesamtbewertung
Der Neuaufbau ist vor allem deshalb interessant, weil er die eigentliche Arbeit am Fundament eines GT-Rennwagens zeigt.
Ein Porsche 997 GT3 RSR ist nicht einfach ein serienmäßiger 911 mit breiten Kotflügeln und einem großen Heckflügel. Die Karosserie ist ein wesentlicher Bestandteil des Fahrwerks- und Sicherheitskonzepts.
Drei Dinge sind bei diesem Projekt besonders hervorzuheben:
- Struktureller Aufbau: Die ursprünglichen Blechstrukturen werden überarbeitet, verstärkt und miteinander verbunden.
- Sicherheitszelle: Die umfangreiche Rohrkonstruktion und ihre Anbindung an die Karosserie sind wesentliche Bestandteile des Rennwagenaufbaus.
- Präzision: Entscheidend sind nicht nur saubere Schweißnähte, sondern auch Maßhaltigkeit, Symmetrie, korrekte Anschlussgeometrien und die Festigkeit der gesamten Struktur.
Die Fotodokumentation zeigt einen aufwendigen Karosserie- und Strukturaufbau auf Rohkarosserieebene. Besonders die Kombination aus Blechstruktur, Verstärkungsarbeiten und integriertem Überrollkäfig macht dieses Projekt technisch interessant.
ENGLISH VERSION
Porsche 997 GT3 RSR – Complete Body Shell Reconstruction
The article from our company, Albert Motorsport, documents a complete body shell reconstruction of a Porsche 997 GT3 RSR. The photographic documentation consists of 20 images in total.
It is important to understand that this is not simply a cosmetic refurbishment or a conventional accident repair. With a 997 RSR race car, the main objective is to restore a structurally sound, dimensionally accurate and torsionally rigid body shell.
The following description provides an overview of the typical technical procedures involved in this type of body shell reconstruction at Albert Motorsport.
1. Initial Condition and Preparation of the Body Shell
The photographs show a reconstructed bare body shell with its essential structural components:
- Front and rear floor sections
- Side sill structures
- Inner wheel arch sections
- Suspension turret and mounting areas
- Crossmembers and bulkheads
- Roof and side sections around the safety cage
2. Reworking the Wheel Arch and Side Structures
The first photograph in the original documentation is particularly interesting.

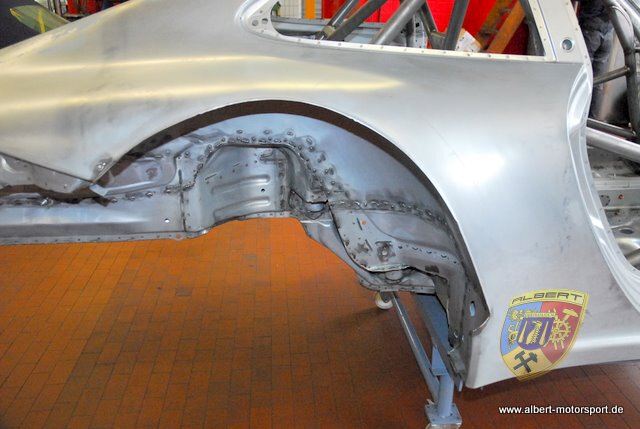

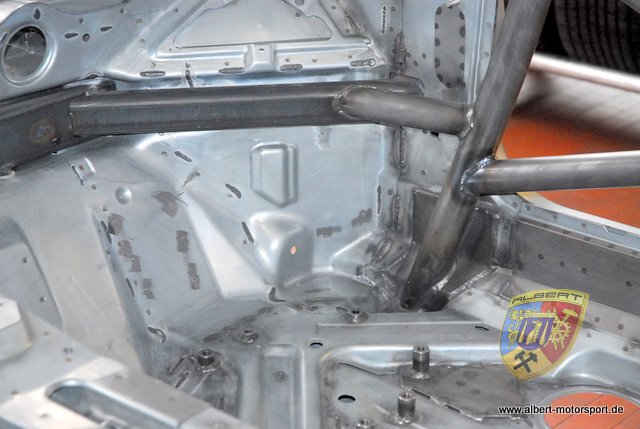

It shows the rear wheel arch area with its multi-layered sheet metal construction. The inner wheel arch panel connects directly to the surrounding side body structure.
The visible details include:
- Newly fabricated or replaced sheet metal sections
- Numerous welded joints
- Reworked transitions between the wheel arch and outer side panel
- Exposed and refinished sheet metal flanges
This area is particularly important on the 997 RSR. The rear axle transfers substantial loads into the body shell. Therefore, the wheel arch, longitudinal structures and adjacent reinforcements must form a permanently strong and reliable assembly.
3. Front Section and Front Body Structure

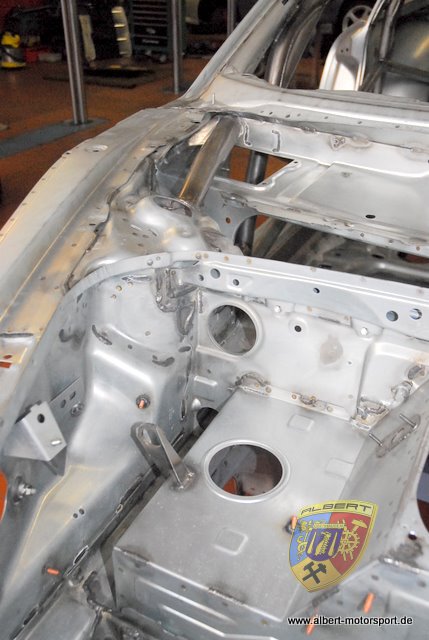

Several photographs show the front section of the body shell.

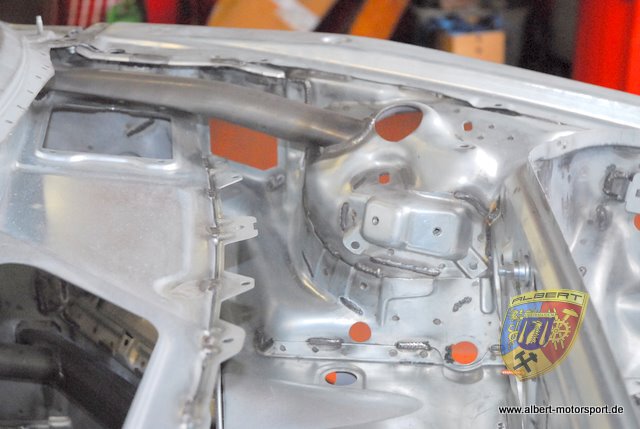

Particularly noticeable are the two suspension turret and mounting areas on either side, together with the structural sheet metal sections between them.
Based on the visible details, the work includes:
- Reworking of sheet metal joints
- Repair of the transitions between the wheel arches and bulkhead
- Refinishing of weld points and sheet metal flanges
- Restoring the structural connections between individual body components
Maintaining symmetry between the left and right sides is particularly important. Even minor deviations can subsequently affect suspension geometry and vehicle handling.
4. Rear Section and Central Body Structure
A substantial part of the reconstruction concerns the rear section of the body shell.

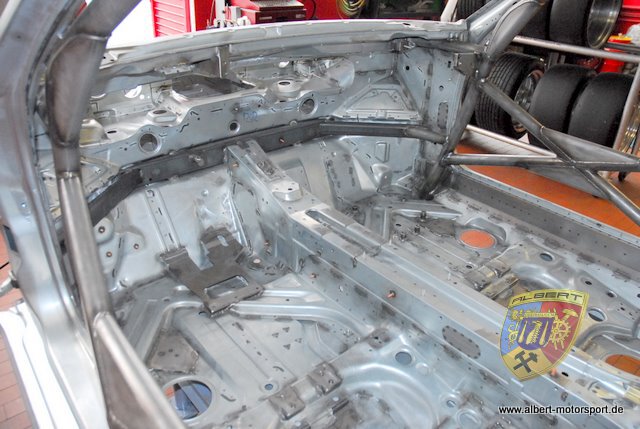

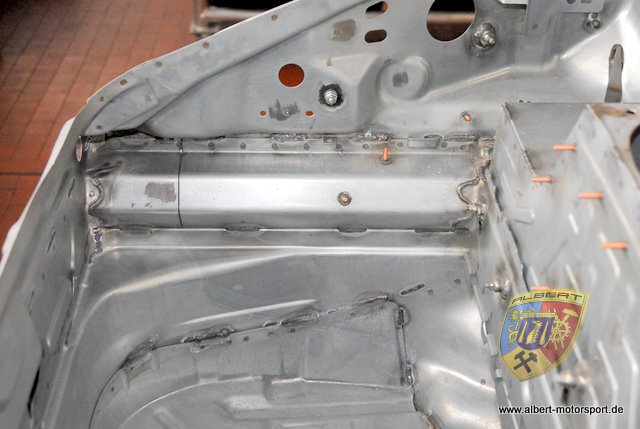

The photographs show the exposed sheet metal structures of the rear floor and the adjacent transverse and longitudinal reinforcements.
Particularly interesting areas include:
- The rear bulkhead
- The transitions between the floor panel and side structures
- The rear wheel arch sections
- The mounting areas of the rear suspension structure
- The numerous reworked welded joints
The photographs show extensive work on the original body structure. Most of the sheet metal surfaces are exposed down to bare metal, leaving the joints visible and accessible for inspection and further work.
5. Reworking and Integration of the Roll Cage
One of the most important stages is the reworking and integration of the roll cage.

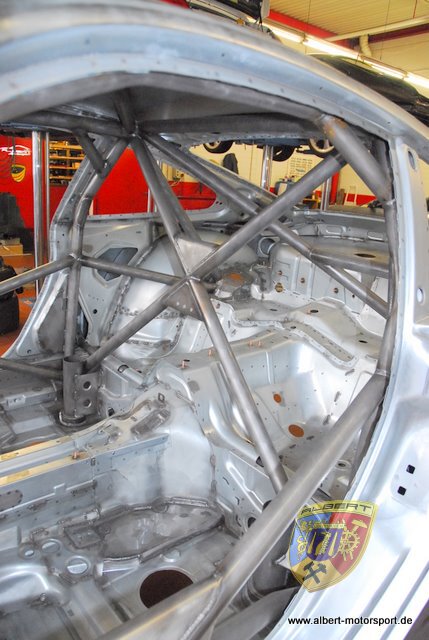

A particularly interesting aspect of the photographic documentation is the extensive tubular structure.
The photographs show a roll cage consisting of:
- Main hoop
- Rear diagonal braces
- Side impact bars and reinforcements
- Roof braces
- Front connecting tubes
- Multiple mounting points connecting the cage to the body shell
The tubular structure is not simply an independently installed safety cell. Its connection to the load-bearing areas of the body shell is crucial.

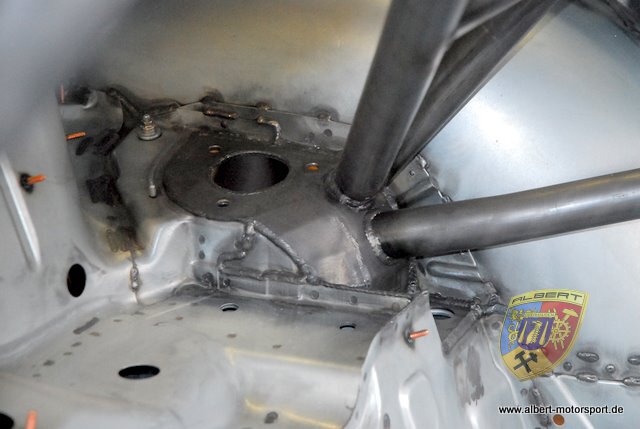

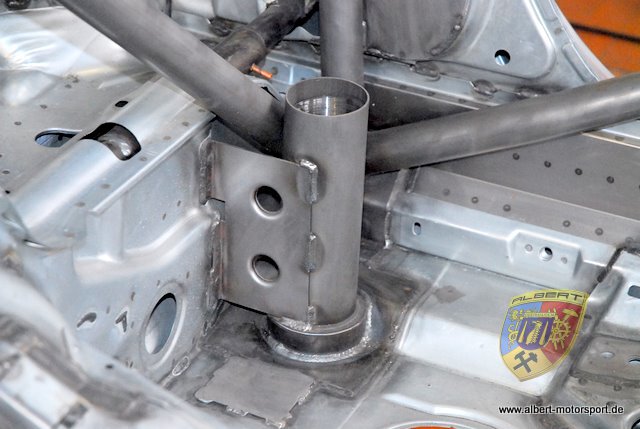

The photographs particularly show the welded tube connections and reinforcement plates attached to the body structure.

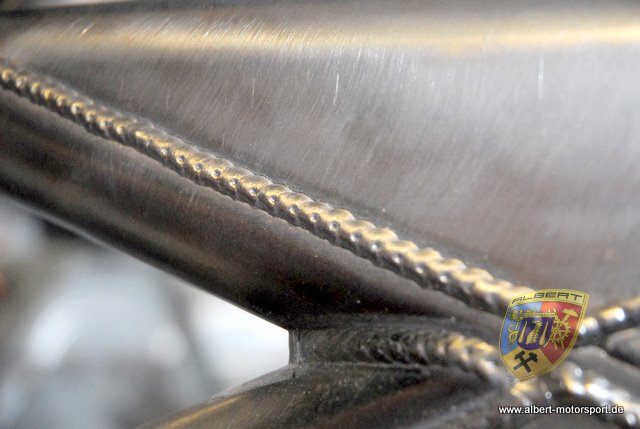

One close-up is especially revealing: it clearly shows the continuous weld around a tube connection.
The quality of these connections is essential to the overall strength and integrity of the safety cage.
6. Welding Operations and Body Shell Connections
The close-up photographs show numerous welded joints throughout the roll cage and body shell.
The visible details include:
- Welded tubular connections
- Reinforced mounting areas
- Reworked sheet metal seams
- Local reinforcement plates
- Refined transitions between individual body components
The visible welds and, in some cases, highly complex connection geometries demonstrate the amount of detailed craftsmanship involved in this type of reconstruction.
It is important to note that the welding process used cannot be conclusively identified from the photographs alone.
7. Final Result of the Body Shell Reconstruction
At the end of the photographic documentation, the completed bare body shell is shown.
The body shell features:
- Exposed and reworked sheet metal structures
- Fully integrated safety cage
- Numerous refinished welded connections
- Reworked floor and side structures
- Restored structural connections between the individual body sections
The completed bare body shell provides the foundation for the subsequent stages of the race car build.
These typically include surface preparation, painting and the subsequent reassembly of the suspension, drivetrain, lines and interior components.
Overall Technical Assessment
This reconstruction is particularly interesting because it demonstrates the work involved in rebuilding the very foundation of a GT race car.
A Porsche 997 GT3 RSR is not simply a production 911 fitted with wider fenders and a large rear wing. Its body shell is an integral part of the suspension and safety concept.
Three aspects of this project deserve particular attention:
- Structural reconstruction: The original sheet metal structures are reworked, reinforced and reconnected to restore the integrity of the body shell.
- Safety cage: The extensive tubular structure and its integration into the body shell are essential elements of the race car construction.
- Precision: The key factors are not just clean welds, but also dimensional accuracy, symmetry, correct joint geometry and the overall strength of the structure.
The photographic documentation demonstrates an extensive body shell and structural reconstruction at bare-shell level. The combination of sheet metal work, structural reinforcement and the integrated roll cage makes this project particularly interesting from a technical perspective.
