Porsche 987 Motorschaden Überdruck im Kühlsystem
Porsche Motorschaden durch Überhitzung – Diagnose und Instandsetzung bei Albert Motorsport
Auftragsumfang
Ein Fahrzeug aus dem Raum Frankfurt wurde zur umfassenden Motorschadendiagnose und anschließenden Instandsetzung zu Albert Motorsport nach Oberhausen gebracht. Anlass für den Werkstattauftrag war ein schwerwiegendes Problem im Bereich des Kühlsystems, bei dem ein Druckverlust beziehungsweise ein unzulässiger Druckeintrag in das Kühlsystem festgestellt worden war.
Ziel des Auftrags war es, die Ursache des Motorschadens eindeutig festzustellen, den Schadensumfang durch eine fachgerechte Demontage zu dokumentieren und die erforderlichen Reparaturmaßnahmen mit dem Kunden abzustimmen.
Nach der Diagnose sollte der Motor entsprechend dem festgestellten Schadensbild instand gesetzt werden. Dabei lag der Schwerpunkt auf der Überprüfung der Zylinderköpfe, der Beseitigung der hitzebedingten Schäden und der Wiederherstellung der einwandfreien Funktion des Motors.
Der Auftrag umfasste folgende Arbeiten:
- Überführung des Fahrzeugs aus dem Raum Frankfurt zu Albert Motorsport nach Oberhausen.
- Technische Untersuchung und eindeutige Feststellung des Motorschadens.
- Dokumentation des Schadensbildes und Ermittlung des erforderlichen Reparaturumfangs.
- Ausbau des Motors einschließlich Getriebe.
- Teilzerlegung des Motors zur Untersuchung der betroffenen Komponenten.
- Demontage und Überprüfung beider Zylinderköpfe.
- Rücksprache mit dem Kunden nach Feststellung des Schadens.
- Einholung der Reparaturfreigabe.
- Beschaffung neuer Zylinderköpfe und des erforderlichen Dichtungsmaterials.
- Fachgerechter Zusammenbau des Motors.
- Durchführung eines Probelaufs und einer ausgiebigen Probefahrt.
- Abschließende Funktionskontrolle und Überprüfung des Reparaturergebnisses.
Festgestellter Schadensumfang
Im Zuge der ersten Diagnose wurde ein auffälliger Druckeintrag in das Kühlsystem festgestellt. Dieser Befund deutete auf eine schwerwiegende Undichtigkeit zwischen dem Verbrennungsraum und dem Kühlsystem hin und machte eine weitergehende Untersuchung des Motors erforderlich.
Nach dem Ausbau und der teilweisen Zerlegung des Motors konnte der Schaden eindeutig lokalisiert werden.
1. Druckeintrag in das Kühlsystem
Der festgestellte Druckeintrag in das Kühlsystem war ein wesentlicher Hinweis auf eine Beeinträchtigung der Abdichtung zwischen Brennraum und Kühlmittelkreislauf. Um die Ursache zweifelsfrei zu bestimmen, mussten die betroffenen Motorkomponenten freigelegt und überprüft werden.
2. Hitzeschaden am Zylinderkopf

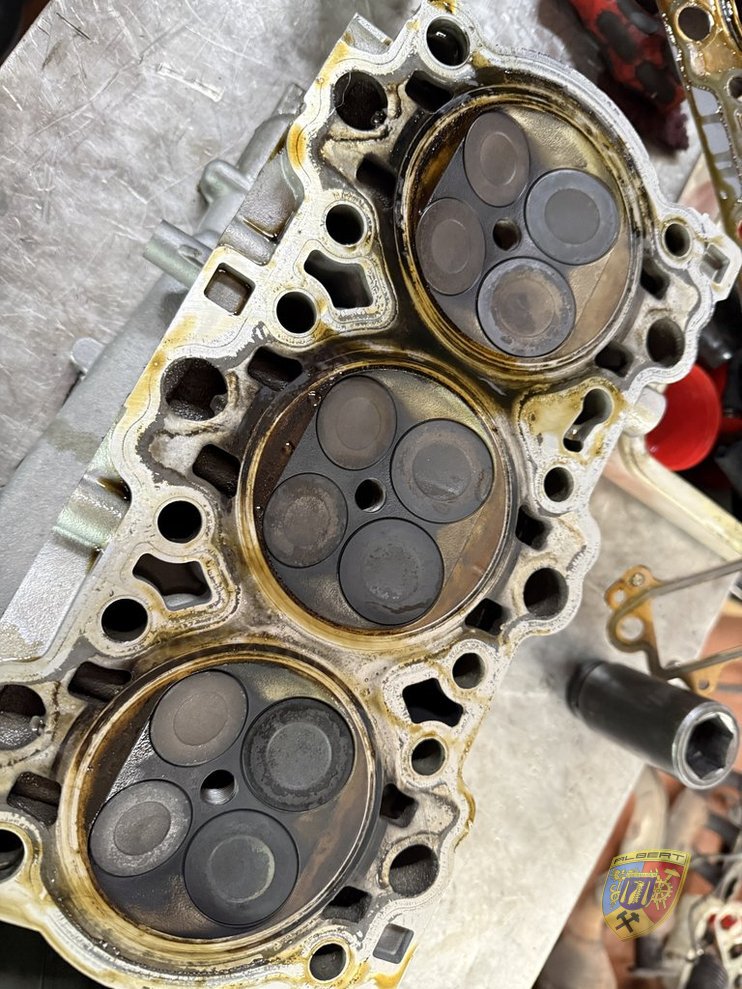

Bei der Demontage eines Zylinderkopfes wurde ein deutlich erkennbarer Hitzeschaden festgestellt. Der Zylinderkopf hatte sich infolge der thermischen Überlastung verformt und war nicht mehr ausreichend maßhaltig.
Eine solche Verformung kann die zuverlässige Abdichtung zwischen Zylinderkopf und Zylinderbank beeinträchtigen und zu einem Druckübertritt in das Kühlsystem führen. Aufgrund des festgestellten Schadens war eine weitere Verwendung des betroffenen Zylinderkopfes im Rahmen dieser Reparatur nicht vorgesehen.
3. Überprüfung des zweiten Zylinderkopfes
Nach der Demontage des zweiten Zylinderkopfes wurde auch diese Motorseite eingehend kontrolliert. Dabei war zunächst kein vergleichbarer Schaden erkennbar. Der zweite Zylinderkopf zeigte im Rahmen der durchgeführten Sichtprüfung keine offensichtlichen Auffälligkeiten.
Auf Grundlage der Befunde wurde der Reparaturumfang mit dem Kunden abgestimmt und die Erneuerung der Zylinderköpfe freigegeben.
Reparaturverlauf
1. Fahrzeugüberführung nach Oberhausen
Das Fahrzeug wurde aus dem Raum Frankfurt zu Albert Motorsport nach Oberhausen transportiert. Nach der Anlieferung erfolgte die Vorbereitung für die weiterführende Motordiagnose und die anschließende Demontage.
2. Ausbau von Motor und Getriebe

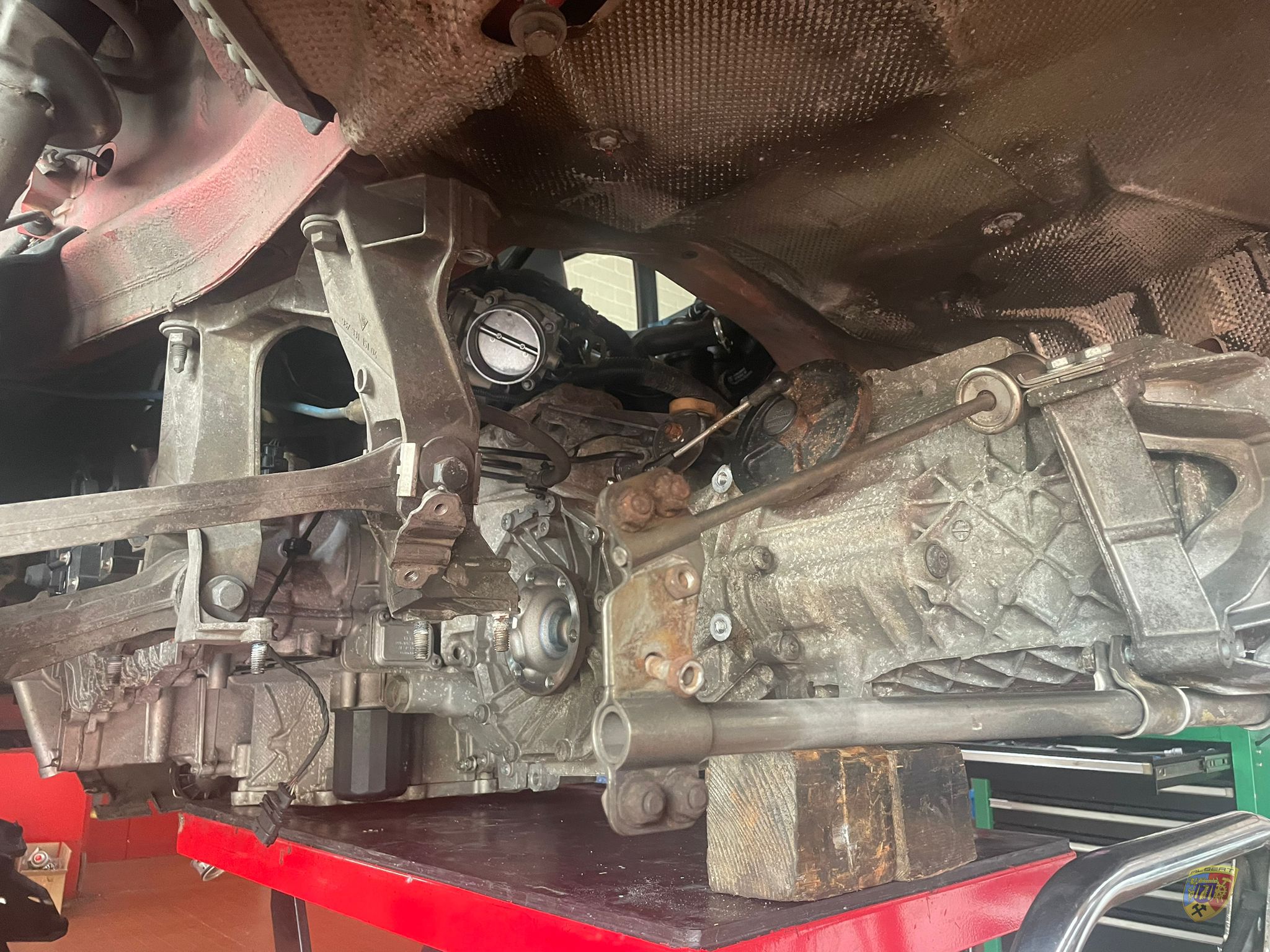

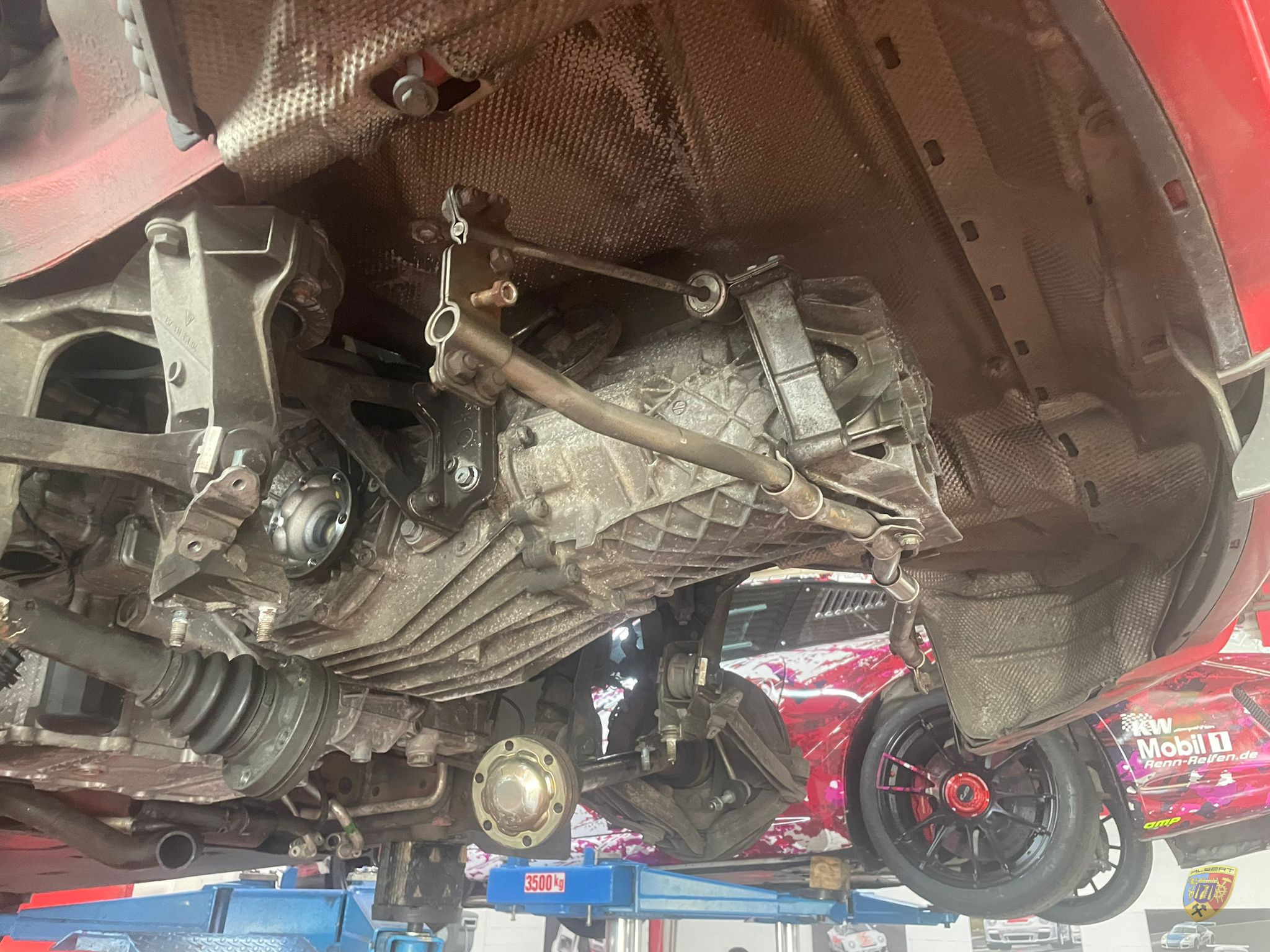

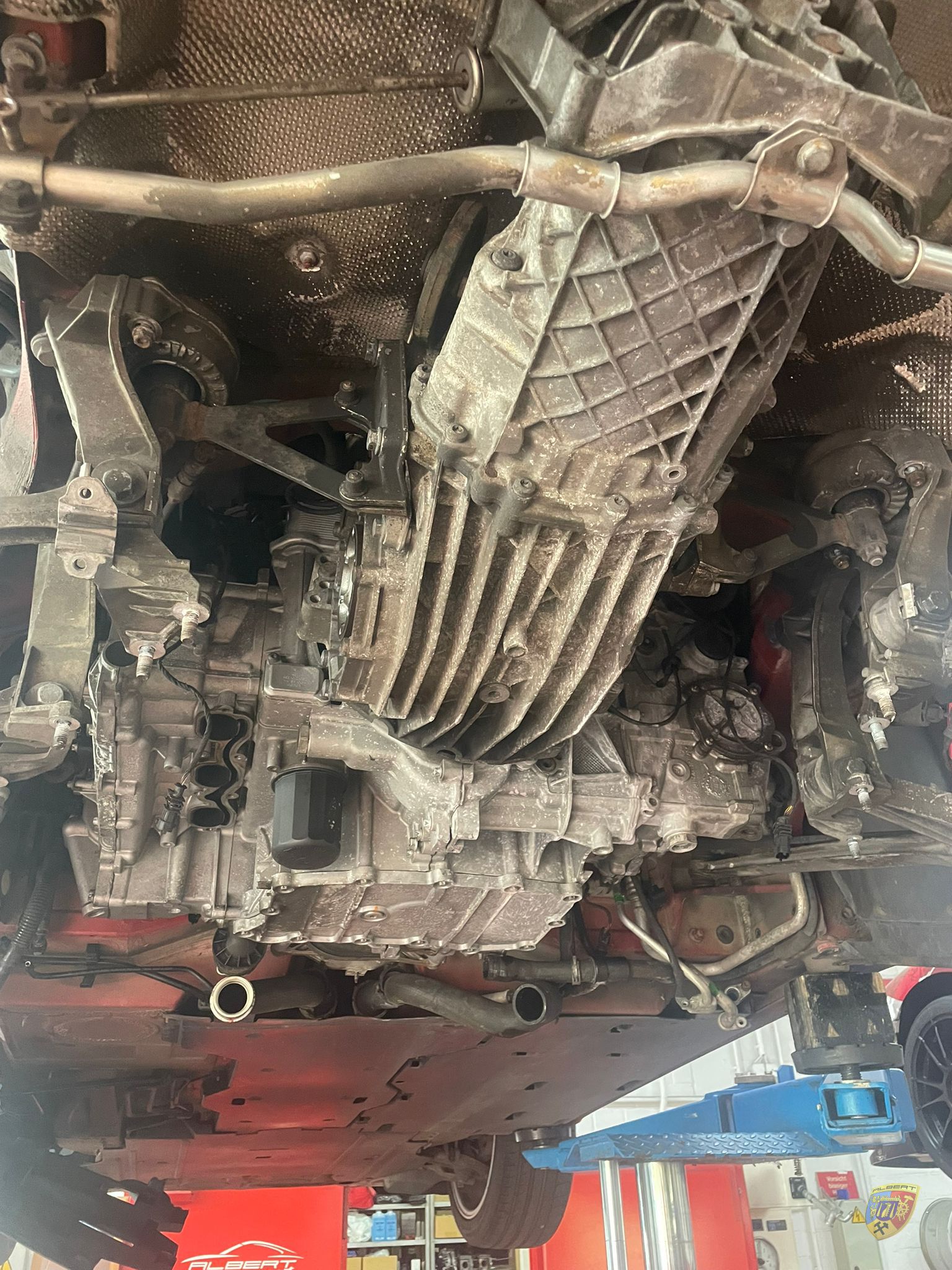

Für eine fachgerechte Untersuchung und Instandsetzung wurde der Motor zusammen mit dem Getriebe aus dem Fahrzeug ausgebaut.
Der Ausbau gestaltete sich erschwert, da sich mehrere Flanschschrauben festgefressen hatten. Diese mussten mit entsprechendem zusätzlichem Arbeitsaufwand gelöst werden, um die betroffenen Verbindungen ohne unnötige Folgeschäden zu demontieren.

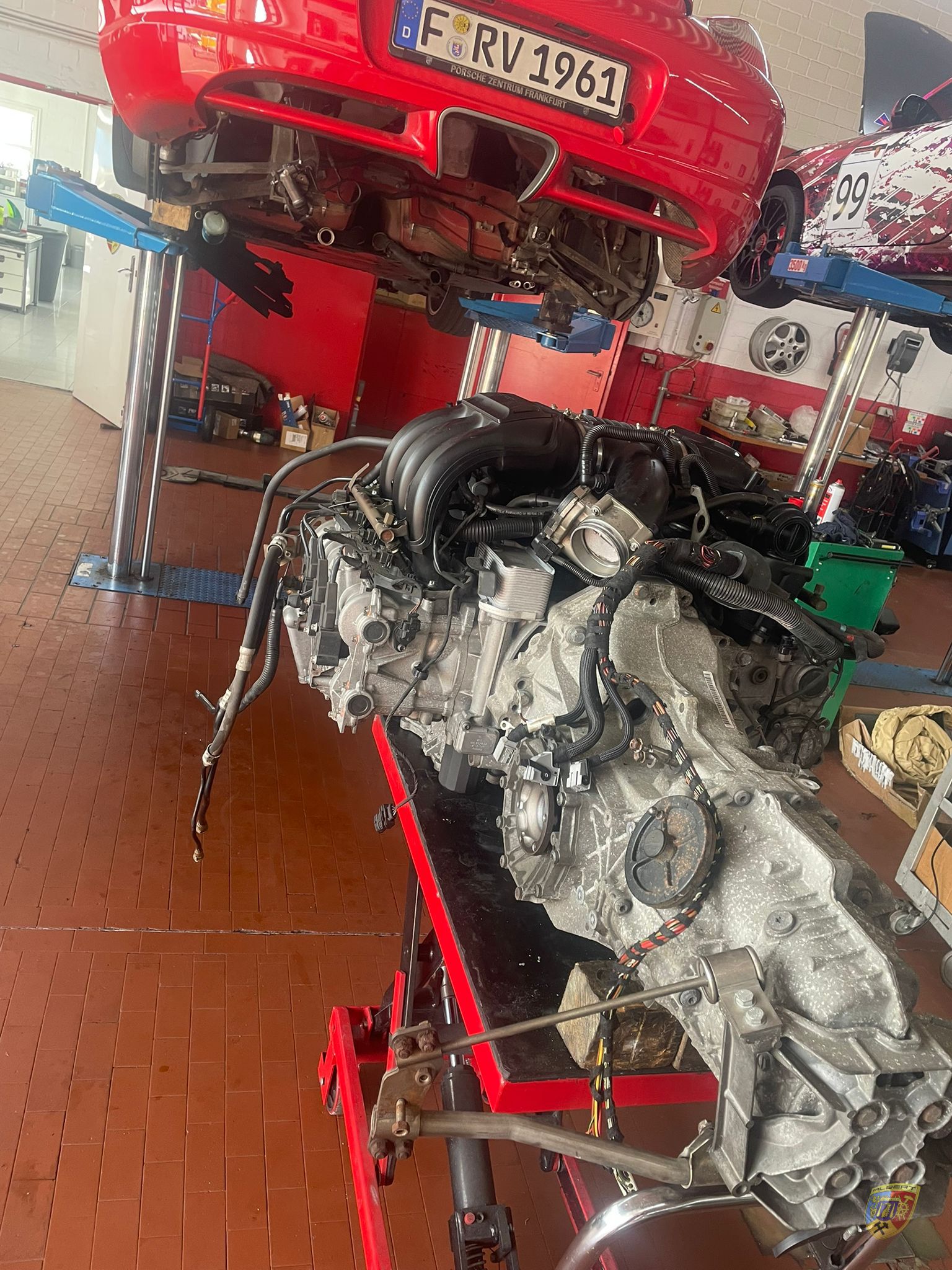

Nach erfolgreichem Ausbau wurde der Motor für die weitere Zerlegung vorbereitet.
3. Teilzerlegung und Schadensfeststellung

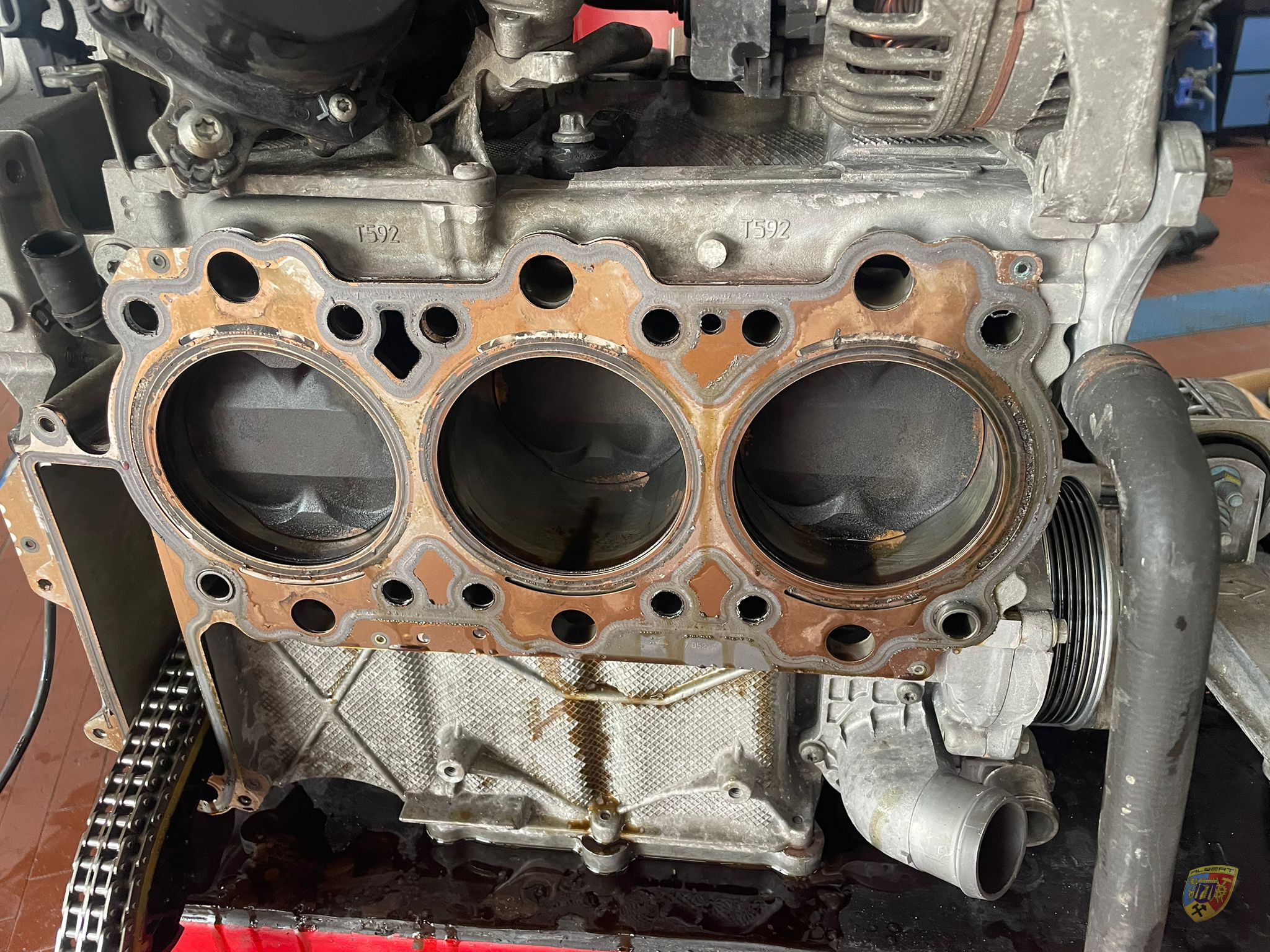

Der Motor wurde im oberen Bereich zerlegt, um Zugang zu den Zylinderköpfen und den relevanten Dichtflächen zu erhalten.

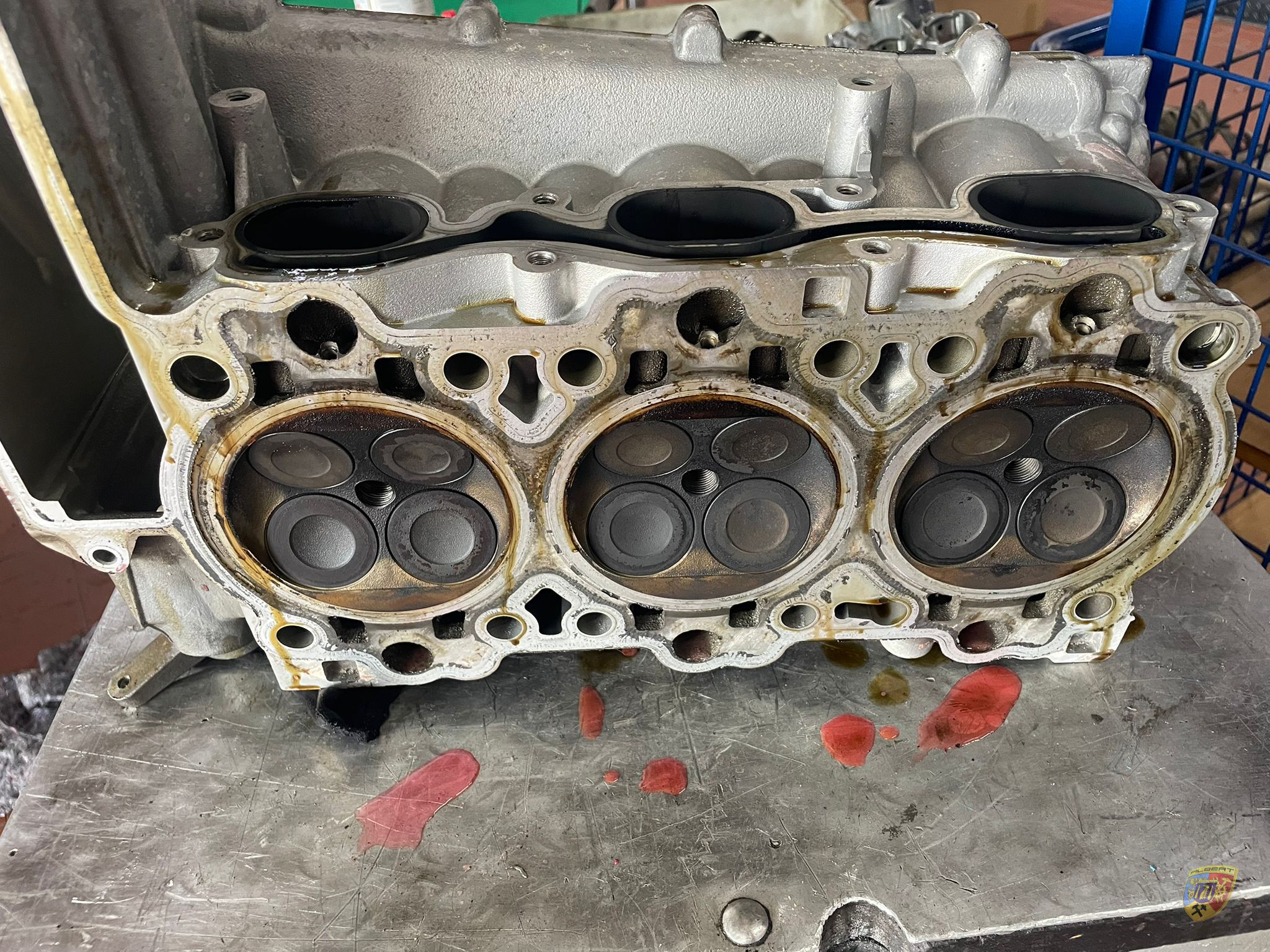

Nach der Demontage des ersten Zylinderkopfes war das Schadensbild eindeutig erkennbar: Durch die thermische Überlastung hatte sich der Zylinderkopf verformt. Damit lag ein konkreter Befund vor, der den festgestellten Druckeintrag in das Kühlsystem plausibel erklärte.
Anschließend wurde auch der gegenüberliegende Zylinderkopf demontiert und untersucht. Auf dieser Seite war kein vergleichbarer Mangel sichtbar. Die Ergebnisse der Demontage wurden dokumentiert und mit dem Kunden besprochen.
4. Abstimmung und Freigabe der Reparatur
Nach der eindeutigen Feststellung des Motorschadens erfolgte die Rücksprache mit dem Kunden. Dabei wurden der festgestellte Hitzeschaden, die Verformung des Zylinderkopfes und die daraus resultierenden Reparaturmaßnahmen erläutert.
Nach Erteilung des Reparaturauftrags konnte mit der Beschaffung der benötigten Ersatzteile und der Vorbereitung der Instandsetzung begonnen werden.
5. Beschaffung und Vorbereitung der Ersatzteile
Für die Instandsetzung wurden neue Zylinderköpfe bestellt. Die zuvor ausgebauten AT-Zylinderköpfe – Austauschzylinderköpfe – wurden zerlegt und für die vorgesehene Rücksendung vorbereitet.
Zusätzlich wurde das erforderliche neue Dichtungsmaterial beschafft, um bei der Montage eine fachgerechte Abdichtung der instand gesetzten Motoreinheit sicherzustellen.
6. Zusammenbau des Motors
Nach Bereitstellung der benötigten Ersatzteile wurde der Motor mit den neuen Zylinderköpfen wieder zusammengebaut.
Dabei wurden die erforderlichen Dichtungen erneuert und die betroffenen Komponenten fachgerecht montiert. Besonderes Augenmerk lag auf den Dichtflächen und den Verbindungen zwischen Zylinderköpfen und Motor, um eine zuverlässige Abdichtung zwischen Verbrennungsraum und Kühlsystem wiederherzustellen.
Nach Abschluss der Montage wurde der Motor für den Wiedereinbau und die anschließende Funktionsprüfung vorbereitet.
7. Probelauf und ausgiebige Probefahrt
Nach Abschluss der Reparatur wurde der Motor einem Probelauf unterzogen. Dabei wurde das Betriebsverhalten kontrolliert und auf Auffälligkeiten geachtet.
Im Anschluss erfolgte eine ausgiebige Probefahrt, um die Funktion des instand gesetzten Motors unter realen Betriebsbedingungen zu überprüfen.
Während der durchgeführten Abschlusskontrollen und der längeren Probefahrt traten keine weiteren Auffälligkeiten auf. Insbesondere wurden keine zusätzlichen Mängel festgestellt, die weitere Reparaturmaßnahmen erforderlich gemacht hätten.
Reparaturergebnis
Der festgestellte Motorschaden wurde auf einen Hitzeschaden mit Verformung eines Zylinderkopfes zurückgeführt. Der damit verbundene Druckeintrag in das Kühlsystem machte eine umfassende Demontage und die Erneuerung der betroffenen Komponenten erforderlich.
Nach der Schadensfeststellung und der Abstimmung mit dem Kunden wurde der Motor mit neuen Zylinderköpfen und neuem Dichtungsmaterial fachgerecht zusammengebaut.
Der abschließende Probelauf und die ausgiebige Probefahrt verliefen ohne weitere festgestellte Auffälligkeiten. Zusätzliche Mängel traten während der durchgeführten Prüfungen nicht auf.
Albert Motorsport – Motordiagnose, Schadensfeststellung und fachgerechte Motorinstandsetzung in Oberhausen.
