Porsche 997 GT3 RS Getriebe-Reparatur

Porsche 997 GT3 RS – Getriebeinstandsetzung und Reparatur der Kupplungsbetätigung

Auftragsumfang

Ein Porsche 997 GT3 RS wurde aufgrund erheblicher Schaltschwierigkeiten zur technischen Untersuchung und Instandsetzung zu Albert Motorsport nach Oberhausen verbracht. Ziel des Auftrags war es, die Ursachen für die eingeschränkte Schaltfunktion eindeutig festzustellen, sämtliche betroffenen Komponenten der Kupplungsbetätigung und des Schaltgetriebes zu überprüfen und die erforderlichen Reparaturmaßnahmen nach Sichtung des Schadensbildes mit dem Kunden abzustimmen.

Im Rahmen der ersten Untersuchung sollte das Schaltgetriebe ausgebaut und auf mögliche Schäden geprüft werden. Dabei stellte sich heraus, dass sich das Getriebe aufgrund einer festgefressenen Ausrückwelle nicht wie vorgesehen vom Motor trennen ließ. Die Ausrückwelle war in ihren Lagern im Kupplungsgehäuse festgesetzt, wodurch eine konventionelle Demontage nicht möglich war.

Zusätzlich wurden erhebliche Verschleißerscheinungen an der verbauten Rennsport-Kupplungsscheibe sowie Schäden an weiteren Komponenten der Kupplungsbetätigung und der Getriebeschaltung festgestellt.

Der Auftrag umfasste folgende Arbeiten:

• Überführung des Fahrzeugs zu Albert Motorsport nach Oberhausen.
• Untersuchung der Schaltschwierigkeiten und Feststellung des technischen Schadensumfangs.
• Ausbau von Motor und Schaltgetriebe als gemeinsame Einheit, da eine Trennung im eingebauten Zustand nicht möglich war.
• Fachgerechte Demontage der festgefressenen Ausrückwelle.
• Ausbau und Prüfung der beschädigten Lager der Ausrückwelle.
• Reinigung des Getriebes und Vorbereitung für die vollständige Zerlegung.
• Prüfung der Kupplung, der Kupplungsbetätigung, der Synchronisation und der weiteren Schaltkomponenten.
• Erfassung sämtlicher schadhafter Bauteile und Einholung der erforderlichen Ersatzteilangebote.
• Erstellung eines detaillierten Kostenvoranschlags und Abstimmung mit dem Kunden.
• Beschaffung der benötigten Ersatzteile nach Auftragserteilung.
• Erneuerung der schadhaften Komponenten und fachgerechter Zusammenbau des Getriebes.
• Einstellung und Funktionsprüfung der Getriebeschaltung.
• Wiedereinbau von Motor und Getriebe sowie abschließende Probefahrt.

Festgestellter Schadensumfang

1. Erhebliche Schaltschwierigkeiten

Das Fahrzeug zeigte deutliche Probleme beim Schalten. Um die Ursache dieser Beanstandung zu ermitteln, war eine umfassende Untersuchung des Kupplungssystems und des Schaltgetriebes erforderlich.

Im Verlauf der Demontage wurde deutlich, dass nicht nur die Kupplung selbst, sondern auch die Ausrückmechanik und interne Getriebekomponenten von Schäden beziehungsweise erheblichem Verschleiß betroffen waren.

2. Kupplungsnehmerzylinder fest

Der Kupplungsnehmerzylinder war festgesetzt und beeinträchtigte die ordnungsgemäße Funktion der Kupplungsbetätigung. Eine einwandfreie Betätigung der Kupplung setzt voraus, dass die hydraulische Kraftübertragung und die mechanische Ausrückbewegung zuverlässig funktionieren.

Der festgestellte Zustand machte eine genaue Überprüfung der Kupplungsbetätigung und der angrenzenden Bauteile erforderlich.

3. Ausbau des Getriebes zunächst nicht möglich

Eine besondere Herausforderung ergab sich bereits beim Versuch, das Schaltgetriebe vom Motor zu trennen. Die festgefressene Ausrückwelle ließ sich aufgrund der blockierten Lager im Kupplungsgehäuse nicht wie vorgesehen herausziehen.

Dadurch war eine konventionelle Trennung von Motor und Getriebe nicht möglich. Um Zugang zu den betroffenen Bauteilen zu erhalten und weitere Schäden durch gewaltsames Trennen zu vermeiden, mussten Motor und Getriebe gemeinsam ausgebaut werden.

4. Rennsport-Kupplungsscheibe vollständig verschlissen

Bei der Untersuchung der Kupplung wurde festgestellt, dass die verbaute Rennsport-Kupplungsscheibe vollständig verschlissen war.

Der fortgeschrittene Verschleiß machte einen Austausch erforderlich. Zusätzlich wurden deutliche Abriebspuren im Kupplungsgehäuse festgestellt, die auf den Materialabrieb der verschlissenen Reibscheibe zurückzuführen waren.

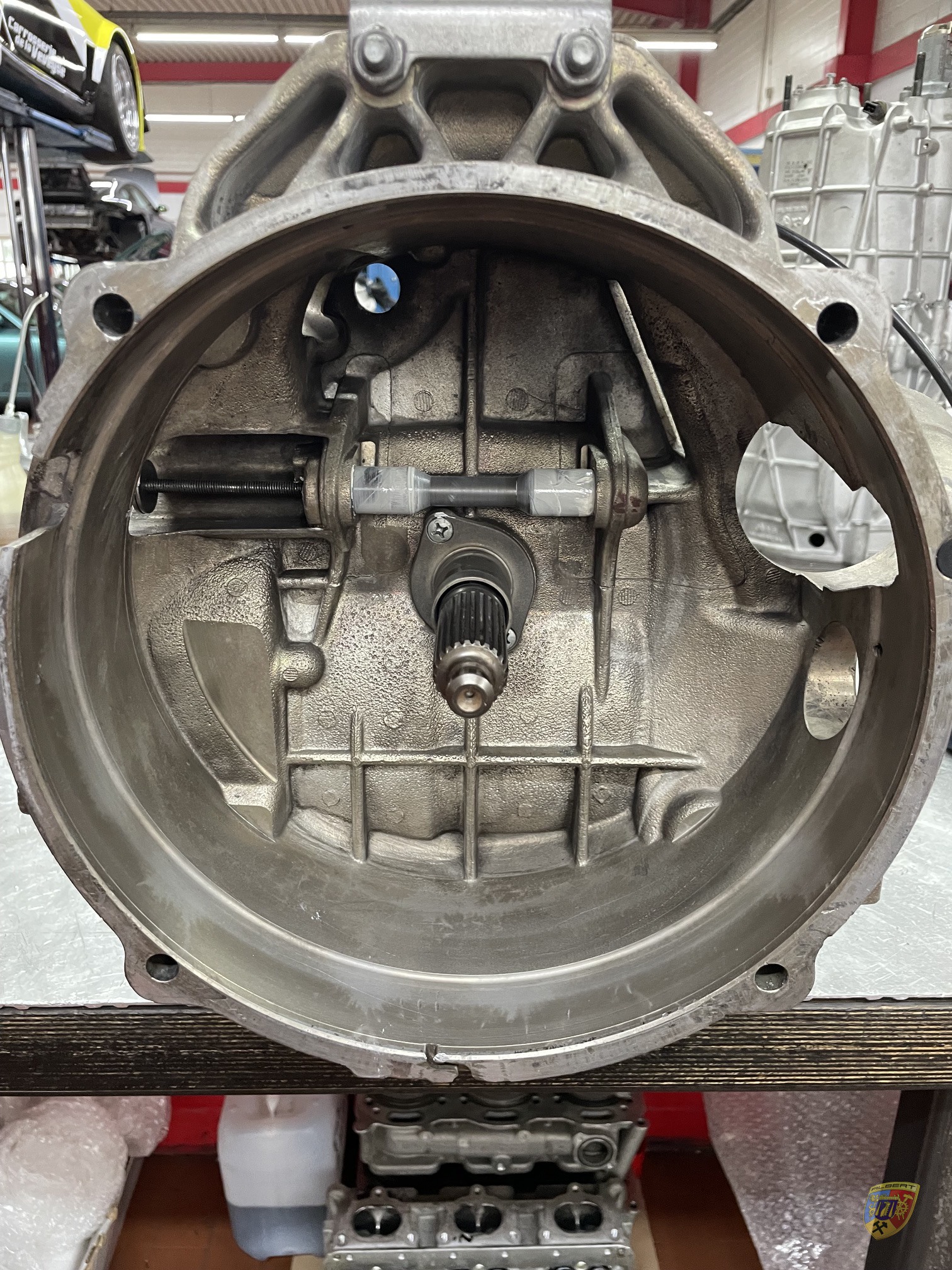

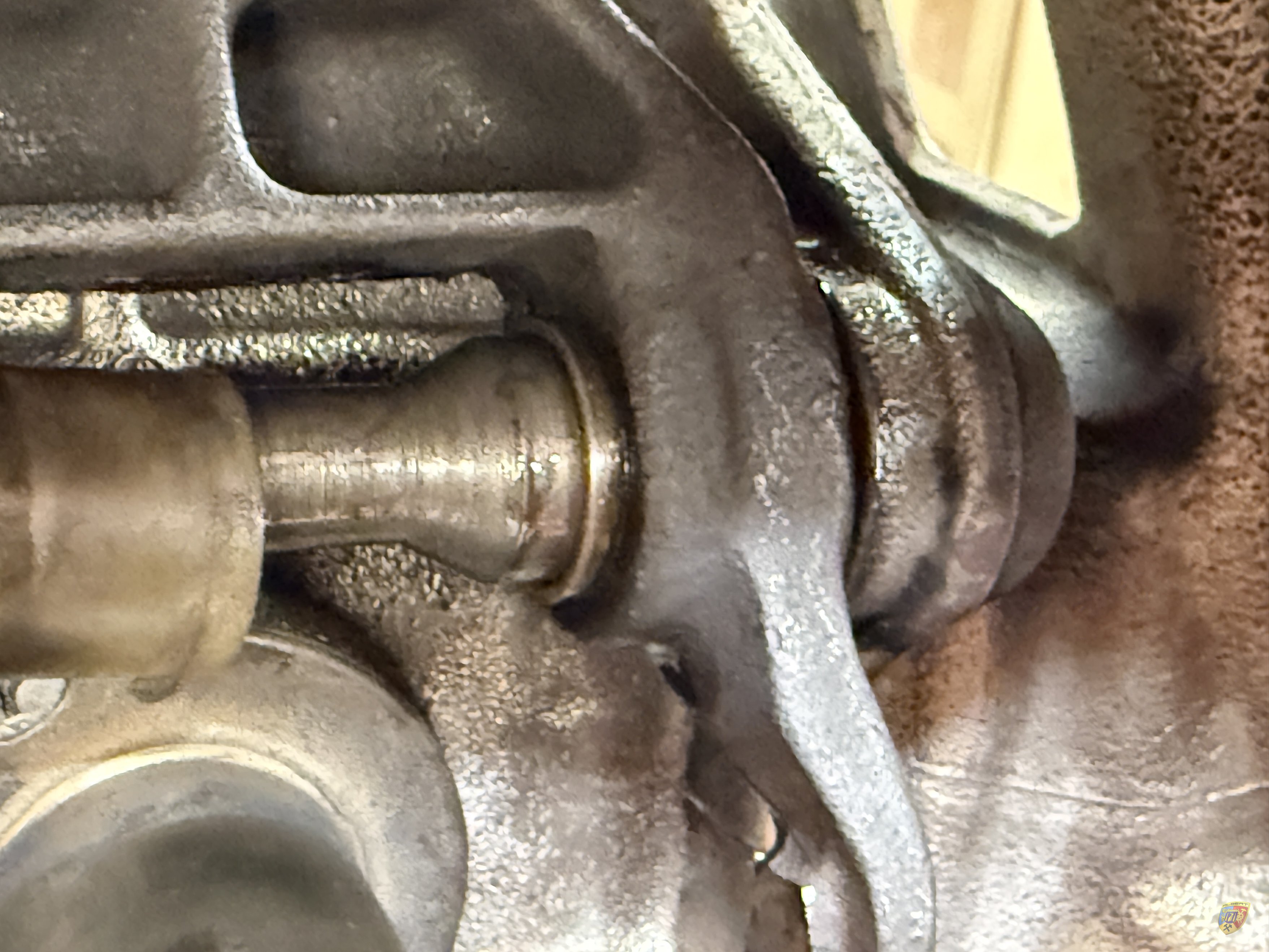

5. Ausrückwelle in den Lagern festgefressen

Die Ausrückwelle war in den zugehörigen Lagern im Kupplungsgehäuse festgefressen. Dadurch war die erforderliche axiale beziehungsweise mechanische Beweglichkeit der Ausrückmechanik nicht mehr gewährleistet.

Die festgesetzte Welle stellte zugleich das wesentliche Hindernis für die Trennung von Motor und Getriebe dar. Da sich die Welle auch nach dem Ausbau der gemeinsamen Einheit nicht herausziehen ließ, war eine besondere Demontage erforderlich.

6. Starker Abrieb im Kupplungsgehäuse

Das Kupplungsgehäuse war mit Abriebmaterial der verbauten Reibscheibe belastet. Die Ablagerungen machten eine gründliche Reinigung und eine genaue Sichtprüfung der angrenzenden Bauteile erforderlich.

Vor dem Zusammenbau mussten sämtliche betroffenen Bereiche gereinigt und auf mögliche Folgeschäden kontrolliert werden.

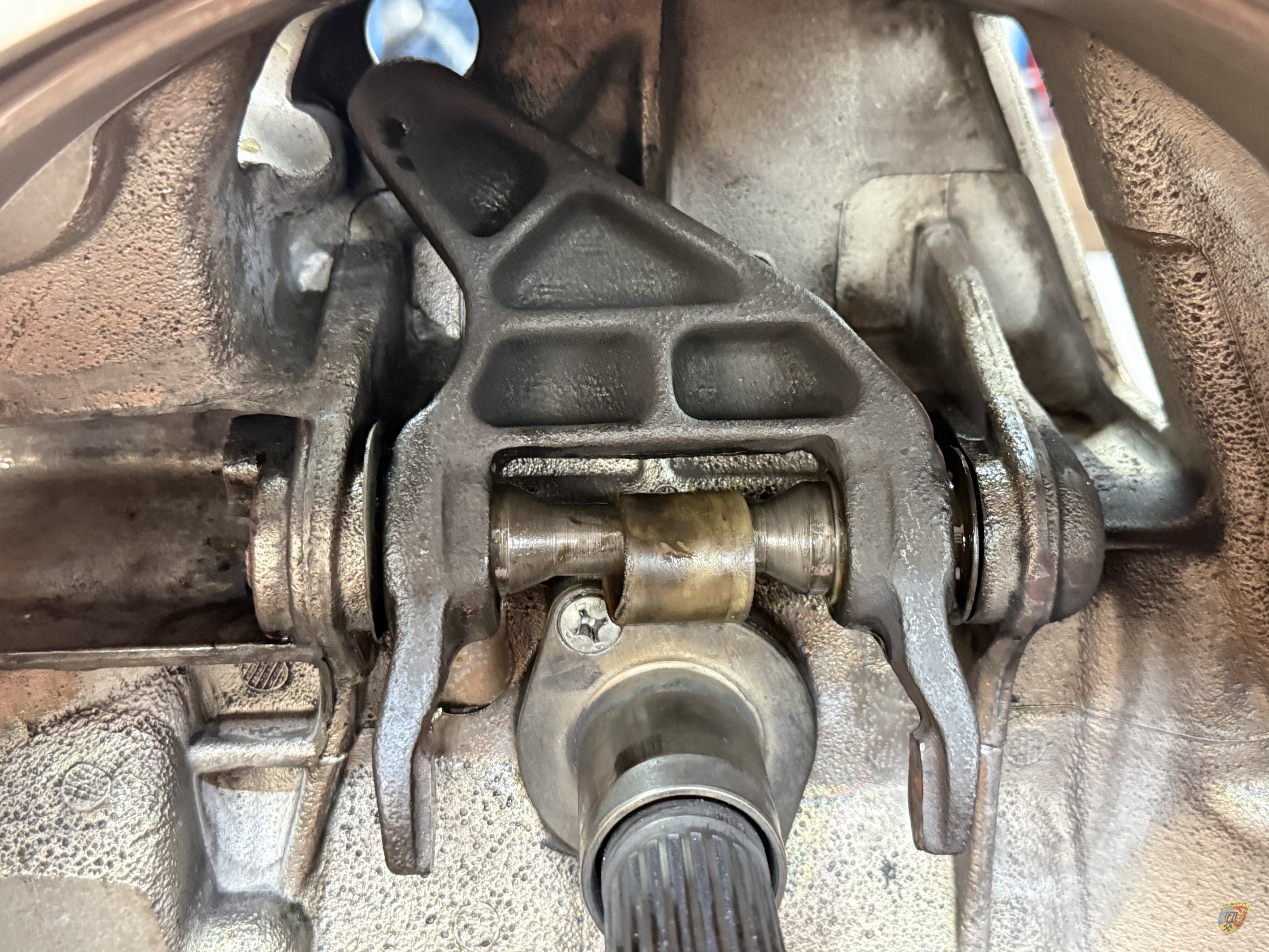

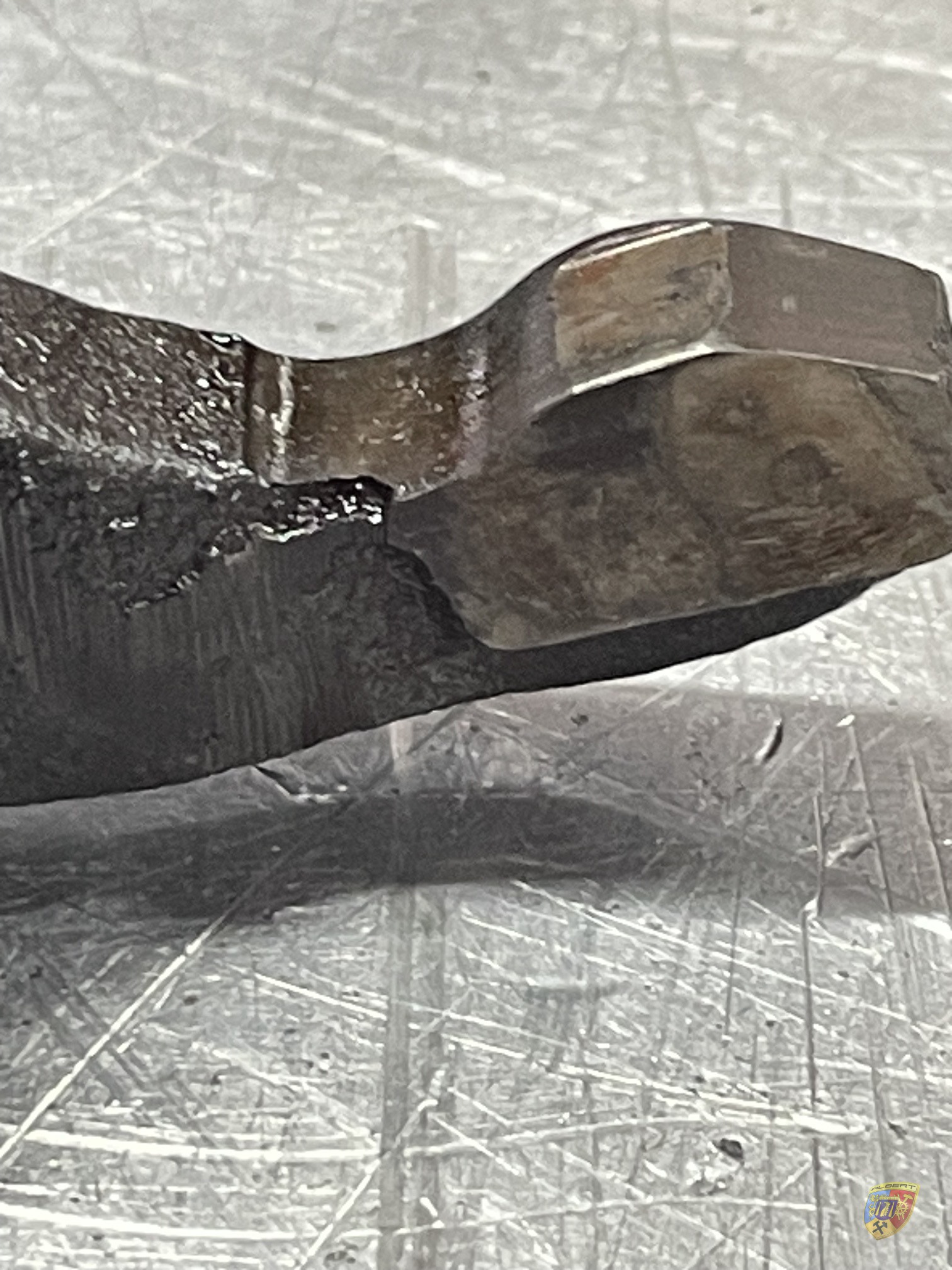

7. Ausrückgabel beschädigt

Die Kupplungsausrückgabel war defekt und musste erneuert werden. Da die Ausrückgabel unmittelbar an der mechanischen Betätigung der Kupplung beteiligt ist, war ihre einwandfreie Funktion für die Wiederherstellung einer zuverlässigen Kupplungsbetätigung zwingend erforderlich.

8. Synchronringe defekt

Zusätzlich wurden Schäden an den Synchronringen des Schaltgetriebes festgestellt. Die Synchronisation sorgt dafür, dass die Drehzahlen der beteiligten Getriebekomponenten beim Gangwechsel angeglichen werden.

Defekte Synchronringe können zu erschwerten Gangwechseln und weiteren Funktionsbeeinträchtigungen führen. Die betroffenen Bauteile mussten daher im Rahmen der Getriebeinstandsetzung erneuert werden.

9. Weitere Schäden an Schaltung und Schaltelementen

Neben den bereits identifizierten Schäden wurden weitere Auffälligkeiten an der Schaltung und den zugehörigen Schaltelementen festgestellt. Diese Komponenten wurden im Zuge der Zerlegung geprüft, dokumentiert und in die Ersatzteil- und Reparaturplanung aufgenommen.

Reparaturverlauf

1. Fahrzeugannahme und technische Untersuchung

Das Fahrzeug wurde zu Albert Motorsport nach Oberhausen verbracht und für die technische Schadensanalyse vorbereitet. Im ersten Schritt wurden die beanstandeten Schaltschwierigkeiten untersucht und die notwendigen Demontagearbeiten geplant.

2. Gemeinsamer Ausbau von Motor und Schaltgetriebe

Der vorgesehene Ausbau des Schaltgetriebes allein war aufgrund der festgefressenen Ausrückwelle nicht möglich. Die in den Lagern des Kupplungsgehäuses blockierte Welle verhinderte die Trennung des Getriebes vom Motor.

Deshalb wurde entschieden, Motor und Schaltgetriebe gemeinsam aus dem Fahrzeug auszubauen. Diese Vorgehensweise ermöglichte eine sichere Bearbeitung der betroffenen Baugruppen außerhalb des Fahrzeugs.

3. Aufwendige Demontage der festgefressenen Ausrückwelle

Auch nach dem Ausbau der Antriebseinheit ließ sich die Ausrückwelle nicht aus ihren festgesetzten Lagern ziehen. Eine herkömmliche Demontage war damit weiterhin ausgeschlossen.

Um die festgefressene Verbindung kontrolliert zu lösen, wurde die Ausrückwelle mittig getrennt. Anschließend konnten die beiden Wellenteile einzeln entfernt werden.

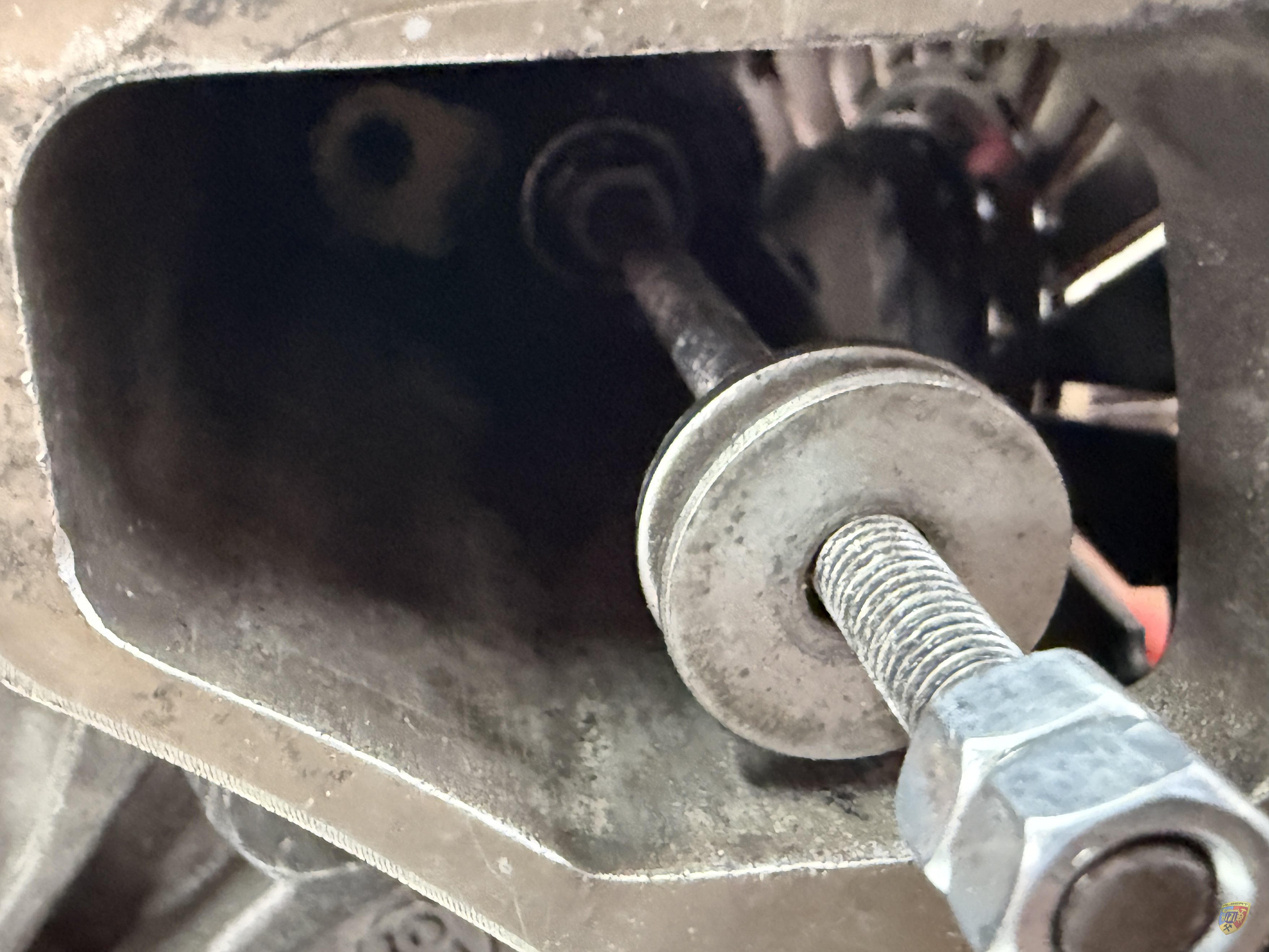

Danach wurden die festgesetzten Ausrückwellenlager vorsichtig aus ihrer Aufnahme im Kupplungsgehäuse ausgebaut. Dabei wurde darauf geachtet, die angrenzenden Bauteile und die Aufnahmebereiche möglichst nicht zusätzlich zu beschädigen.

Nach erfolgreicher Entfernung der Lager wurden die benötigten Neuteile bestellt.

4. Reinigung und Vorbereitung der Getriebezerlegung

Nach Abschluss der aufwendigen Demontagearbeiten wurde das Getriebe gereinigt und für die weitere Zerlegung vorbereitet.

Die Reinigung war notwendig, um Abriebmaterial und Verschmutzungen zu entfernen und die einzelnen Bauteile zuverlässig beurteilen zu können. Anschließend wurden die internen Getriebekomponenten und die betroffenen Schaltelemente für die detaillierte Prüfung zugänglich gemacht.

5. Ersatzteilermittlung und Kostenvoranschlag

Auf Grundlage der durchgeführten Untersuchung wurden die schadhaften Bauteile systematisch erfasst. Dazu gehörten insbesondere die verschlissene Rennsport-Kupplungsscheibe, die beschädigte Ausrückgabel, die festgefressenen Ausrückwellenlager sowie die defekten Synchronringe und weitere betroffene Schaltelemente.

Für die benötigten Ersatzteile wurden Verfügbarkeiten geprüft und entsprechende Kostenanfragen gestellt. Auf dieser Basis erstellte Albert Motorsport einen detaillierten Kostenvoranschlag für die erforderlichen Instandsetzungsarbeiten.

Nach der Abstimmung mit dem Kunden wurde der Kostenvoranschlag angenommen und der Reparaturauftrag erteilt.

6. Beschaffung der Ersatzteile und Vorbereitung der Montage

Nach der Reparaturfreigabe wurden sämtliche benötigten Bauteile bestellt. Parallel dazu wurde das Getriebe für die anschließende Montage vorbereitet.

Die betroffenen Bereiche des Kupplungsgehäuses wurden gereinigt und überprüft. Die Montage konnte nach Bereitstellung der erforderlichen Ersatzteile und Abschluss der vorbereitenden Arbeiten erfolgen.

7. Erneuerung der schadhaften Bauteile

Im Rahmen der Instandsetzung wurden die festgefressenen Ausrückwellenlager erneuert und eine neue Ausrückgabel montiert. Darüber hinaus wurden die beschädigten Synchronringe und die weiteren als schadhaft identifizierten Schaltkomponenten entsprechend dem freigegebenen Reparaturumfang ersetzt.

Die vollständig verschlissene Rennsport-Kupplungsscheibe wurde ebenfalls erneuert. Das Kupplungsgehäuse und die angrenzenden Bereiche wurden von Abriebmaterial gereinigt, um die Voraussetzungen für eine fachgerechte Montage zu schaffen.

8. Zusammenbau und Einstellung der Getriebeschaltung

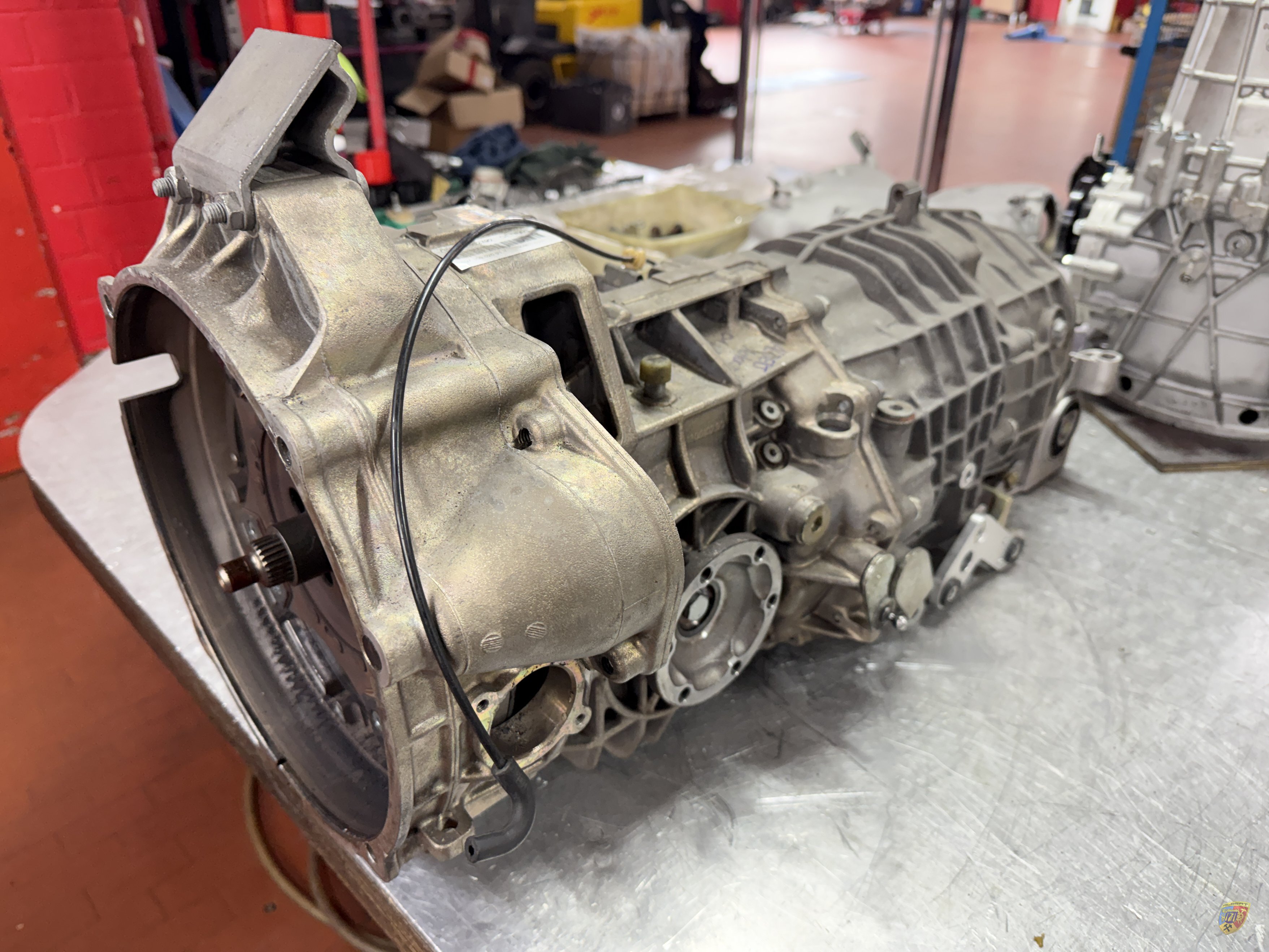

Nach dem Austausch der schadhaften Komponenten wurde das Getriebe fachgerecht wieder zusammengebaut.

Im Anschluss erfolgten die erforderlichen Einstellarbeiten an der Getriebeschaltung. Ziel war es, die korrekte Funktion der Schaltmechanik wiederherzustellen und die zuvor beanstandeten Schaltschwierigkeiten zu beseitigen.

9. Wiedereinbau und Probefahrt

Nach Abschluss der Instandsetzungsarbeiten wurden Motor und Schaltgetriebe wieder in das Fahrzeug eingebaut. Anschließend wurden die erforderlichen Anschluss- und Montagearbeiten abgeschlossen.

Zum Abschluss wurde eine Probefahrt durchgeführt, um das Schaltverhalten und die Funktion der instand gesetzten Baugruppen zu überprüfen.

Reparaturergebnis

Die Ursache der Schaltschwierigkeiten am Porsche 997 GT3 RS lag in einem umfangreichen Schadensbild an der Kupplungsbetätigung und im Schaltgetriebe. Neben einer vollständig verschlissenen Rennsport-Kupplungsscheibe wurden ein festgefressener Kupplungsnehmerzylinder, eine in ihren Lagern blockierte Ausrückwelle, eine defekte Ausrückgabel sowie beschädigte Synchronringe und weitere betroffene Schaltelemente festgestellt.

Die festgefressene Ausrückwelle machte den gemeinsamen Ausbau von Motor und Getriebe erforderlich. Da sich die Welle auch außerhalb des Fahrzeugs nicht regulär entfernen ließ, musste sie kontrolliert getrennt und in Einzelteilen ausgebaut werden. Erst dadurch konnten die blockierten Lager aus dem Kupplungsgehäuse entfernt und erneuert werden.

Nach der Freigabe des Kostenvoranschlags wurden die benötigten Ersatzteile beschafft, die schadhaften Komponenten erneuert und das Getriebe wieder montiert. Abschließend wurden die Getriebeschaltung eingestellt, Motor und Getriebe wieder eingebaut und eine Probefahrt durchgeführt.
